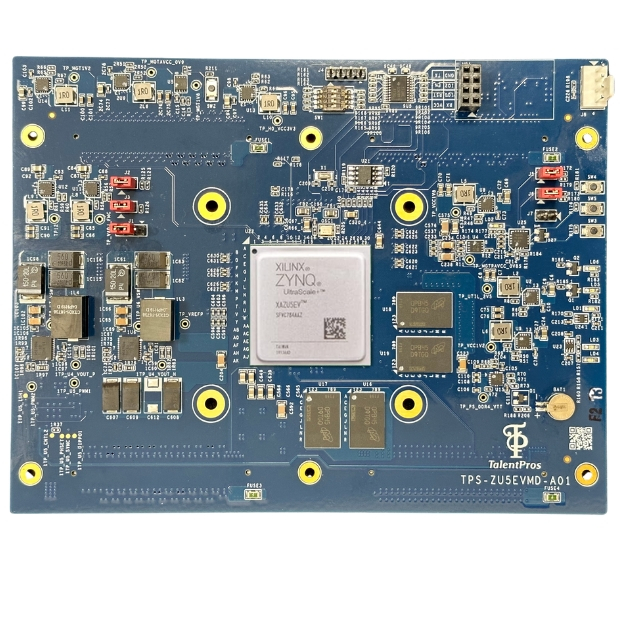

TPS-ZU5EV / ZU7EV SoM
Visual Intelligence Unleashed: The Power of 4K Video Codec & Multi-core MPSoC.
整合硬體影像編解碼器 (VCU) 與高效能異構運算架構，定義智慧視覺驗證的新標準。
4K Video Codec Power
內建硬體 VCU，支援 H.264/H.265 4K@60fps 編解碼，釋放處理器負擔並降低功耗。
Heterogeneous Processing
具備 Quad-core A53 (應用端) 與 Dual-core R5 (實時端)，實現系統級的高效協同運作。
Industrial Grade SoM
緊湊的高密度模組設計，針對訊號完整性與散熱優化，適合各種嚴苛的嵌入式環境。
跨越影像處理極限，賦予設備智慧雙眼
TPS-ZU5EV / ZU7EV SoM 模組是專為處理高頻寬數據流與智慧分析而設計的核心引擎。透過 Xilinx Zynq UltraScale+ MPSoC 架構，它不僅能處理複雜的圖像識別算法，還能同時進行極低延遲的影像封裝傳輸，是 上市時程 (Time-to-market) 與 技術穩定度 的最佳平衡方案。
- 極速影像處理： 搭載 Mali™-400 MP2 GPU 與專屬視訊引擎，支援豐富的多媒體應用開發。
- 高速訊號整合 (Signal Integrity)： 精密的模組佈線設計，確保 DDR4 與高速序列介面（GTR）在長時間運行下的穩定。
- 高彈性 I/O 擴充： 提供大量的 PL I/O 資源，支援自定義相機介面或專用傳感器對接。
- 全方位應用支持： 廣泛應用於 4K 視訊會議系統、無人機影像鏈路、醫療顯微診斷及 AI 視覺邊緣網關。
Technical Specifications
| TPS-ZU5EV / ZU7EV SoM Hardware Resources | |
|---|---|
| MPSoC Core | Xilinx Zynq UltraScale+ (ZU5EV / ZU7EV) |
| Application Processor | Quad-core ARM Cortex-A53 up to 1.5GHz |
| Real-time Processor | Dual-core ARM Cortex-R5 up to 600MHz |
| Graphics Processor | Mali™-400 MP2 GPU |
| Video Codec Unit (VCU) | H.264 / H.265 (4K @ 60 fps) Encode / Decode |
| Logic Cells (PL) | 256K (ZU5EV) / 504K (ZU7EV) |
| Memory Support | DDR4 (PS/PL), QSPI Flash, eMMC Support |
| High-speed Transceivers | GTR Transceivers for PCIe, USB 3.0, DisplayPort |
| Industrial Features | Extended Temperature Range & Reliable B2B Connectors |
Request Full Specifications
Detailed datasheets and technical documentation for the EV series SoM are available upon request.
Please contact our team for more information regarding the TPS-ZU5EV / ZU7EV SoM.
