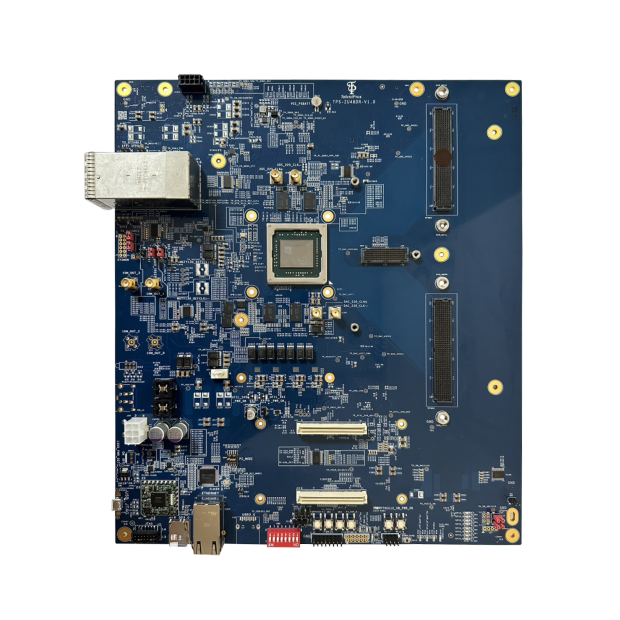

TPS-ZU48DR RFSoC Platform
Break the Boundaries: The Perfect Fusion of High-Speed Computing and RF Sampling.
專為次世代雷達與 5G 通訊研發設計，整合多通道高速 ADC/DAC，大幅縮減系統複雜度。
High-Speed RF Front-end
具備 8x ADC (5 Gbps) 與 8x DAC (9.855 Gbps) 極速採樣，應對超寬頻射頻訊號驗證。
Advanced PS+PL Architecture
搭載雙重 DDR4 存取路徑，提供靈活的高速數據緩衝與即時演算法加速空間。
Intelligent BMC Management
即時監控電壓、電流與溫度，具備自動斷電保護機制，確保射頻開發流程穩定可靠。
極速射頻與異構運算的究極整合
TPS-ZU48DR 專為高性能雷達感測與大規模通訊驗證量身打造。透過 Xilinx Zynq UltraScale+ RFSoC 核心，將強大的處理系統 (PS) 與可程式邏輯 (PL) 無縫橋接，不僅優化了 高速訊號整合 (Signal Integrity)，更為研發團隊省去了複雜的外部射頻前端設計，顯著縮短 上市時程 (Time-to-market)。
- 極速射頻採樣： 透過 FMC2 連接器支援 14-bit 高解析度採樣，滿足極限頻寬需求。
- 強大的存取資源： PS 端具備 DDR4 SODIMM 插槽，PL 端內建 4GB DDR4 Component 組件，應對海量數據處理。
- 豐富的通訊介面： 整合 SFP28、USB 3.0、Gigabit Ethernet 等，實現靈活的資料回傳與控制。
- 全方位的 BMC 監控： 支援頻率動態設定、上電順序控制及多重異常保護機制，守護昂貴的核心晶片。
Technical Specifications
| TPS-ZU48DR RFSoC Hardware Resources | |
|---|---|
| RF Data Converters (PL) | 8* ADC (14-bit, 5 Gbps) / 8* DAC (14-bit, 9.855 Gbps) |
| Memory (PL) | 2* DDR4 Component (Total 4GB, 4X8 bit) |
| Memory (PS) | 1* DDR4 SODIMM (X64 Bit) |
| Communications | 1* SFP28, 1* USB 3.0, 1* Gigabit Ethernet, 1* UART |
| Storage & Boot | SD Card 3.0/2.0, 2* QSPI Flash (Boot) |
| Clock Sources | ADC/DAC (6 sets), PL GTYP (SFP28), PS GTR (USB3.0) |
| Security & Management | AES-Key 256-bit Support / Intelligent BMC Control |
| BMC Features | Voltage/Current/Temp Monitor, Auto Shut-down, Power Seq |
| Debug & UI | JTAG for Xilinx Tools, TPS-UI Setting via USB-to-UART |
Request Full Specifications
Detailed datasheets and RF technical documentation are available upon request.
Please contact our team for more information regarding the TPS-ZU48DR RFSoC Platform.
