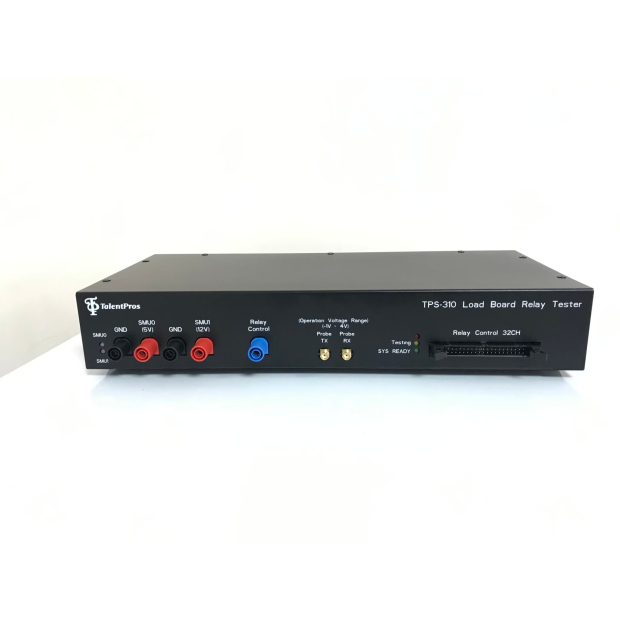

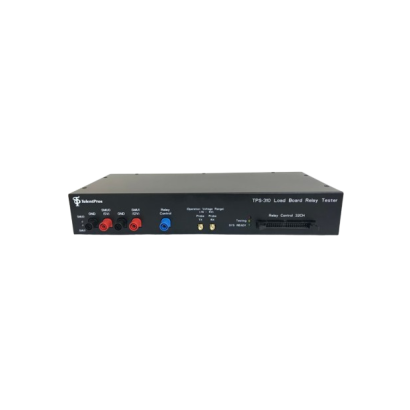

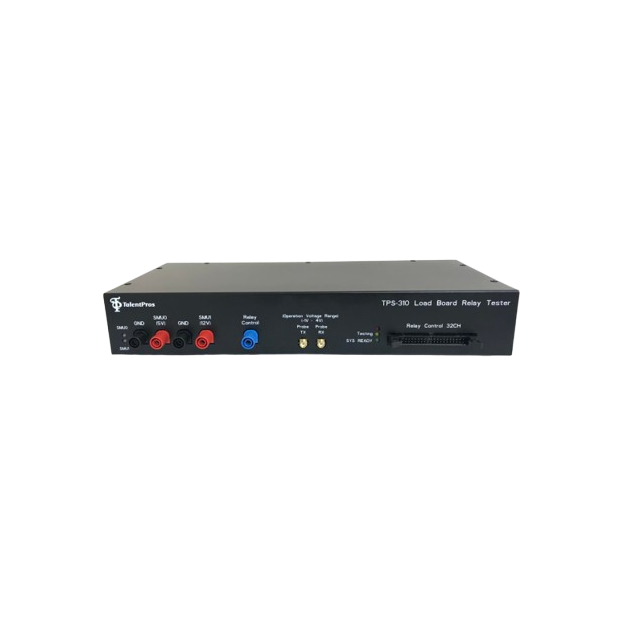

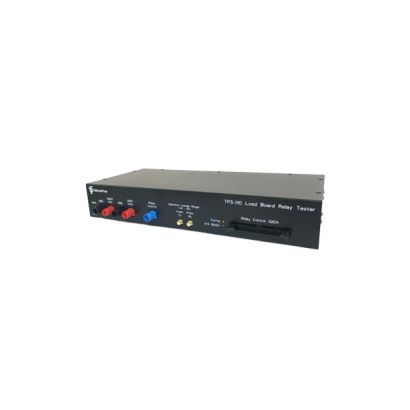

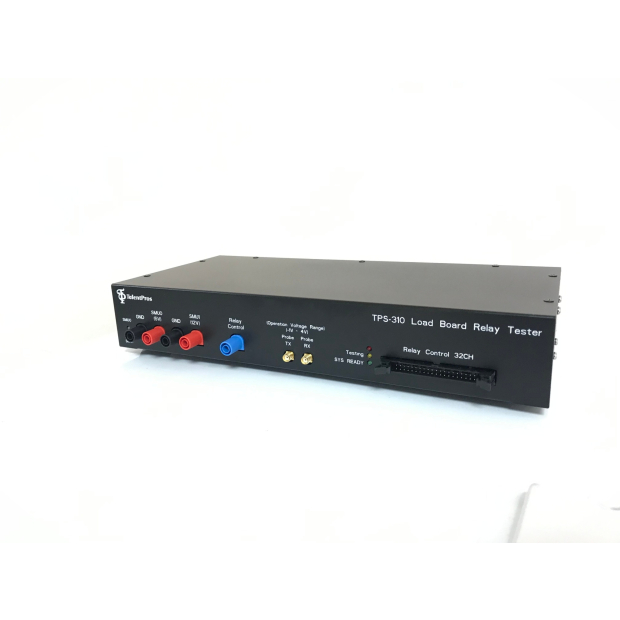

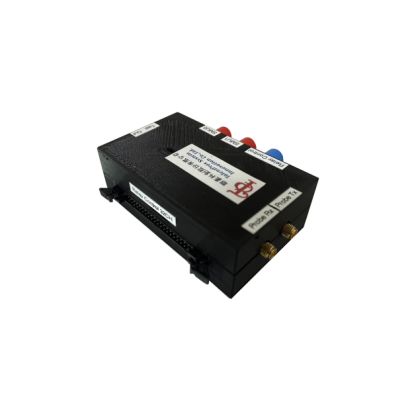

TPS-310 Relay & Component Tester
Precision Redefined: Capturing Micro-Level Dynamics with Nanosecond Accuracy.
整合高效能 Pattern 產生器與智慧控制介面，為電驛與元件量測提供最可靠的自動化環境。
10μs Bounce Analysis
具備高解析度時間量測能力，精準捕捉 Relay 切換過程中的微秒級抖動 (Bounce Time)。
100MHz Digital Pattern
內建 Pattern Generator 與可調式比較器 (Comparator)，支援高達 100MHz 的高速訊號驗證。
Intelligent FIMV Support
支援多檔位電流感測 (1μA~10mA)，實現 R-C 網路與電阻元件的高精度物理參數測試。
跨越量測瓶頸，成就極致穩定的開發流程
TPS-310 是聯豪科創針對自動化測試設備 (ATE) 市場推出的核心模組。透過靈活的電源調節系統與高速數據橋接，它不僅能確保 量測精準度，更透過直觀的 UI 設定，大幅簡化了繁瑣的調校過程，讓您的產品 上市時程 (Time-to-market) 領先群倫。
- 高精度阻抗量測： 提供 Spec. 0.1 $\Omega$ 的低電阻量測，確保接點導通品質萬無一失。
- 靈活的電壓輸出： 支援使用者介面動態調整電壓 (±10% 容差)，輕鬆對應 5V 與 12V 多種元件規範。
- 系統級控制介面： 透過 USB 介面快速串聯筆記型電腦與測試機，實現即時數據比對與自動化報表。
- 卓越的訊號整合： 優化訊號路徑設計，確保 100MHz 高頻測試 Pattern 的訊號純淨度與傳輸穩定性。
Technical Measurement Parameters
| TPS-310 Interface & Measurement Specifications | |
|---|---|
| Power Control | Adjustable Level (±10% Tolerance) | 5V (3.5V~5.5V) | 12V (9.5V~12V) |
| Bounce Time Analysis | Resolution: 10$\mu$s High-Precision Timing |
| RES Measurement | Spec. 0.1 $\Omega$ Ultra-Low Resistance Support |
| R/C Network Test | FIMV Mode: 1$\mu$A / 10$\mu$A / 100$\mu$A / 1mA / 10mA Ranges |
| Signal Performance | Digital Pattern: 100MHz Hi/Lo | TX: Pattern Gen | RX: Adjustable Level Scope |
| Control Interface | Relay Switching Control (RLY CTL) | USB Data Sync for Notebook |
| System Power | +24V Adapter Input | Support for +12V / +5V Level Relay Power |
| Grounding | Optimized System Ground (GND) for Minimal Noise |
Request Full Technical Documentation
Detailed datasheets, API guides, and UI setup manuals for the TPS-310 are available upon request.
Please contact our technical team for more information regarding Relay & Component Testing solutions.
